簡述：熱反射隔熱涂料

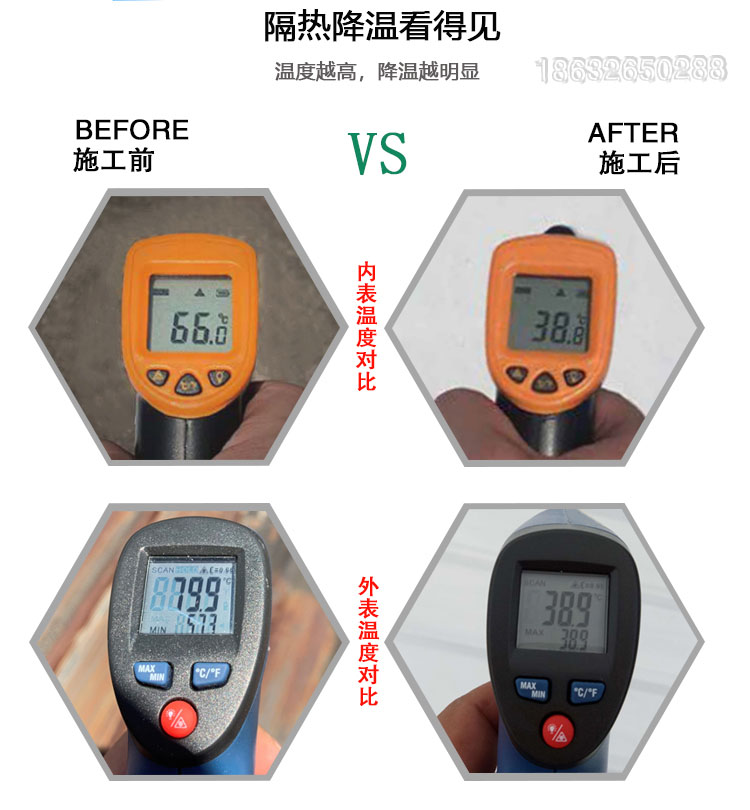

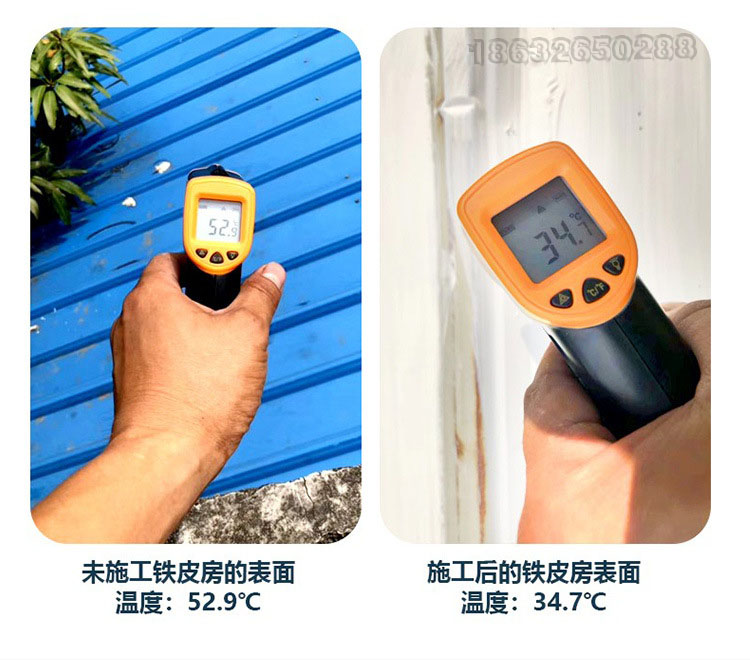

熱反射隔熱節(jié)能涂料集隔熱、防腐、裝飾、耐老化等多功能性的特種涂料。該涂料通過在基體表面涂覆形成一層具有特殊功能的光譜選擇性涂層，主要反射400-1000nm的可見光和近紅外光，避免這部分能量在基體表面累積升溫并進行熱量傳導(dǎo)，從而達(dá)到良好隔熱降溫效果。涂層光澤豐滿，平滑堅韌具有良好的裝飾作用，同時具有優(yōu)異的防護作用，可承受日曬、雨淋、冰雪、鹽霧和風(fēng)沙侵蝕。適用于廠房、倉庫、儲罐、橋梁、基站、方艙、露天管道、戶外機柜、設(shè)備裝置等多領(lǐng)域金屬、混凝土、木材及有機材料等非金屬基體材料表面涂裝，用以起到降溫目的。

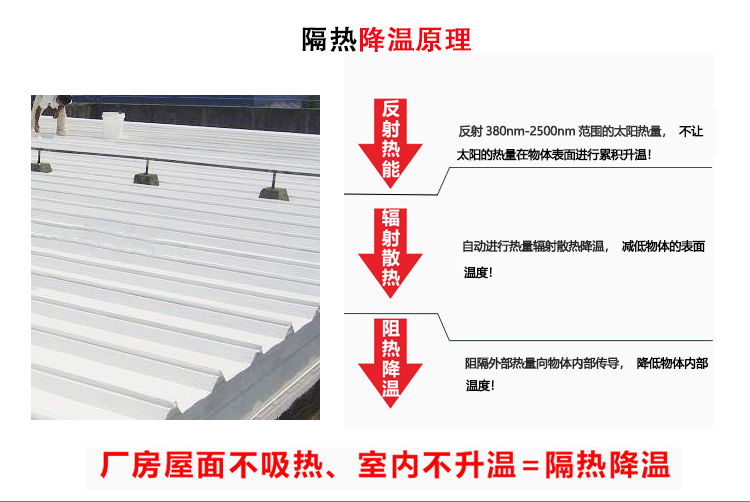

【技術(shù)原理】
　　ZM99-01A17反射隔熱節(jié)能涂料的技術(shù)原理主要是：
　　1、反射隔熱；主要反射400-1000nm的可見光和近紅外光。
　　2、阻隔隔熱；以空心微珠為隔熱材料，在基體表面形成一層致密的真空層，可有效的阻隔太陽光輻射熱和空氣中熱輻射的傳導(dǎo)，減少基體的內(nèi)部和外部的熱量交換。
　　3、輻射隔熱；在基體表面形成一層具有特殊功能的光譜選擇性涂層，通過熱量輻射，把吸收的太陽光中熱量以一定波長紅外線發(fā)射到外層空間，而達(dá)到良好的隔熱降溫的效果。
【主要特性】
　　涂層附著力強，耐候性好，涂層不易產(chǎn)生粉化。
　　涂層能將吸收的輻射能在8-13.5μm波段內(nèi)輻射至外層表面。
　　涂層作為面漆使用具有良好的耐腐蝕、抗老化、耐磨等優(yōu)異性能。
　　涂層具有光譜選擇特性，能夠高效地反射太陽光中能量，在400-700nm反射率85％，在700-1000nm反射率高達(dá)90％。

【施工方案】
　　1、基體處理
　　金屬基體：
　　作為單涂層使用時；①對新建工程所用材料需對基體噴砂或拋丸處理，清潔后的表面達(dá)到Sa2.5級，局部修補時表面達(dá)到St3級，表面粗糙度20-30μm，方可涂裝。②對現(xiàn)有工程進行翻新改造時，需對基體表面進行高壓水沖洗或拉毛處理，要求基體表面無油污，無銹，無灰塵等不牢固物，完全干燥后盡快施工。
　　作為復(fù)合涂層使用時；待底漆實干后進行該涂料施工（底漆忌用醇酸漆，易咬底）。
　　混凝土表面：
　　新的砂漿混凝土表面必須經(jīng)過合理的養(yǎng)護時間，讓其"吐堿"，并充分干燥，要求其含水率小于10%，PH值小于10后方可施工。底層表面應(yīng)干燥、堅實、牢固，不應(yīng)有起砂、裂縫、疏松等缺陷。底層表面必須清潔，無泥土、白霜、油污及脫模劑等污染物附著。如發(fā)現(xiàn)有上述附著物，應(yīng)用鏟刀、鋼絲刷等除去，再用高壓水沖洗干凈，干燥后方可進行涂裝。墻面經(jīng)處理后應(yīng)盡快進行施工，以免再次污染。
　　2、混合
　　按重量配比；主劑∶固化劑＝20∶1（以產(chǎn)品說明書為準(zhǔn)，工況不同配比會有調(diào)整）
　　混合時，應(yīng)持續(xù)攪拌主劑的情況下，緩緩倒入固化劑，使其充分?jǐn)嚢杈鶆颉?br/>　　混合好的涂料熟化20min后，用60-80目篩網(wǎng)過濾，并倒入另一只容器中備用。
　　混合后的涂料有效期8小時，請根據(jù)施工進度安排使用。
　　3、環(huán)境條件
　　噴涂作業(yè)應(yīng)在基體處理后盡快進行，一般不應(yīng)超過8小時。基體表面溫度和環(huán)境溫度一般不低于10℃，表面溫度至少應(yīng)高于露點3℃以上，空氣相對濕度不超過85％。
　　4、涂裝
　　本涂料可以使用刷涂、無氣噴涂和空氣輔助噴涂方法施工。
　　5、稀釋
　　一般情況下涂料不需要稀釋劑，當(dāng)環(huán)境溫度過低時可用來調(diào)節(jié)粘度和清洗工具。宜采用，二甲苯：正丁醇：乙酸乙酯=5:3:2；或二甲苯：正丁醇=7:3作為本涂料的稀釋劑。
　　【包裝與貯存】
　　雙桶包裝：20kg/組；主劑組分19kg，固化劑組分1kg。
　　單桶包裝：15kg/組；主劑組分14.3kg，固化劑組分0.7kg。
　　本產(chǎn)品應(yīng)貯存于陰涼干燥、通風(fēng)處場所。自包裝之日起，在不打開原包裝情況下有效期12個月。　　

更多熱反射隔熱涂料產(chǎn)品內(nèi)容，歡迎來電咨詢我們，米陽防腐公司竭誠為您服務(wù)！誠摯邀請各界客商來我公司考察、指導(dǎo)。
